球狀顆粒的大小可用直徑描述；正方體顆粒可用邊長(zhǎng)來(lái)表示。但其他不規(guī)則形狀的顆粒呢？所以必須尋求能表示包括上述二類形狀顆粒在內(nèi)的，任何形狀粒子大小的方法。根據(jù)不同要求，表示顆粒群粒度的方法較多但主要的有以下幾種：

(1)等體積球相當(dāng)徑。這是說(shuō)某顆粒所具有的體積用同樣體積的球來(lái)與之相當(dāng)，這種球的直徑，就代表該顆粒的大小即等體積相當(dāng)徑。例如：某邊長(zhǎng)為1的正方體，其體積等于直徑為1.24的圓球體積，那么，該正方體顆粒的等體積球相當(dāng)徑就為1.24。由于這種方法局限于顆粒體積可求的條件，因此，適用范圍不太廣。但由于它直接與顆粒的質(zhì)量對(duì)應(yīng)，所以又很有用處。

(2)等面積球相當(dāng)徑。等面積相當(dāng)徑是用于實(shí)際顆粒有相同表面積的球的直徑來(lái)表示粒度的一種方法。顯然，當(dāng)顆粒形狀簡(jiǎn)單或者比較規(guī)則時(shí)，表面積存易求得。然而，實(shí)際顆粒的形狀都較復(fù)雜，不易直接求得。應(yīng)用中，一般都是通過(guò)流體透過(guò)法或吸附法等間接方法得到。這種方法比較實(shí)用。

(3)等沉降速度相當(dāng)徑。等沉降速度相當(dāng)徑也稱為斯托克斯徑。斯托克斯假設(shè)：當(dāng)速度達(dá)到極限值時(shí)，在無(wú)限大范圍的黏性流體中沉降的球體顆粒的阻力，完全由流體的黏滯力所致。這時(shí)，可用下式表示沉降速度與球徑的關(guān)系

                 υstk=(ps-pf)xD2/18η

式中：υstk為斯托克斯沉降速度；D為斯托克斯徑；η為流體介質(zhì)的黏度；ps，pf分別是顆粒及流體的密度。利用該公式，只要測(cè)得顆粒在介質(zhì)中的最終沉積速度υstk（而實(shí)際應(yīng)用中，往往取平均速度來(lái)計(jì)算〉，就可以求得D。該D實(shí)際上是斯托克斯的所謂相當(dāng)球徑。

(4）顯微鏡下測(cè)得的顆粒直徑。顯微鏡方法是唯一對(duì)顆粒既可觀察又可測(cè)量的手段，用顯微鏡測(cè)定顆粒的形狀、組成、大小等的靈敏度要優(yōu)于其他方法。

必須指出，我們所說(shuō)的顆粒徑，并不僅對(duì)一次顆粒而言，作為粉體性能參數(shù)，團(tuán)聚體顆粒往往更接近實(shí)際。因此，在提到顆粒度的時(shí)候，要注意測(cè)定方法。比如斯托克斯徑測(cè)定時(shí)，團(tuán)聚顆粒常常是作為一個(gè)運(yùn)動(dòng)單位表現(xiàn)其沉降行為的。

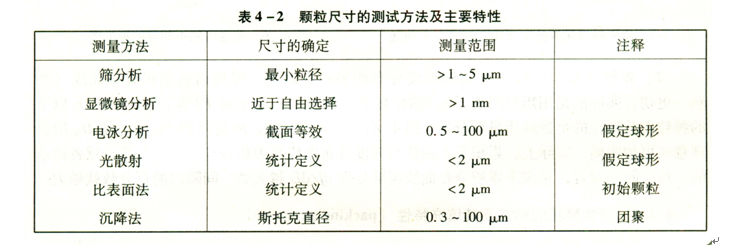

圖（2）列出了常見(jiàn)的顆粒尺寸的測(cè)試方法。
